MODE D'EMPLOI THERMOSTAT TPH11 OTAX

Merci d'avoir fait confiance à OTAX lors de l'achat de votre thermostat d'ambiance.

Votre thermostat d'ambiance programmable OTAX
vous permet de replacer tout thermostat d'ambiance
conventionnel et d'économiser l'énergie en modulant libre
chauffage selon les moments de la journée.

En le raccordant à la commande de votre système de chauffage ou de climatisation, vous pouvez programmer la température en fonction des plages horaires sur 7 jours.

Le thermostat permet d'alternier 2 seuls de température selon les heures de la journée : une température de comport (température optimum pendant l'occupation des lieux) et une température d'économie (température minimum en votre absence ou pendant votre sommeil).

CHOISIR UN EMPLACEMENT

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur interieur de votre habitation, dans un lieu où l'air circule et où votre famille se retrouve régulièrement (salon, salle à manger...) pour repérer rapidement tout changement de température.

Positionnéz votre thermostat d'ambiance à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un apparéil domestique ou d'une source de chaleur (radiateur, cheminée, TV,...).

Evitez de placer votre thermostat sur un mur sujet à de fortes vibrations.

INSTALLATION

Avant de commencer le montage de votre thermostat, coupez l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles.

Vous ne devez rétablir le courant qu'après avoir vérifié le branchement de votre installation.

A l'aide d'un tournevis séparez la partie avant de son socle comme indiqué sur le dessin.

RACCORDEMENT

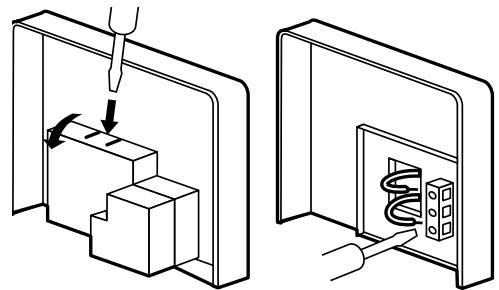

1- Enlevez le cache bornier

• Enlevez le cache du bornier de raccordement du socle, faites passer les fils dans le trou du socle et fixez le sur le mur.

• Le thermostat d'ambiance se branche sur la commande de votre système de chauffage ou de climatisation.
• Ne jamais brancher directement votre thermostat sur l'alimentation de votre système de chauffage ou de climatisation, ni directement sur l'alimentation d'un ou plusieurs convecteurs.

Votre thermostat fonctionne comme un interrupteur. Il commande un relais intégré qui a pour but de fermer ou d'ouvr le circuit électrique de votre commande de chauffage.

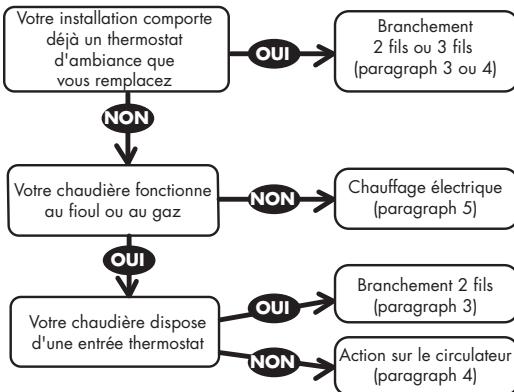

2- Type de branchement

• Vous doivent branchez le thermostat sur le circulator (pompe électricque permettant à l'eau de circuler dans les radiateurs) de toute chaudière ou sur le relais de commande

de votre chauffage électrique. Il convient de vérifier que la puissance de celui-ci n'excède pas la puissance admissible par votre thermostat

3- Branchement chaudiere avec 2 ou 3 fils

Branchement 2 fils

Branchement 3 fils

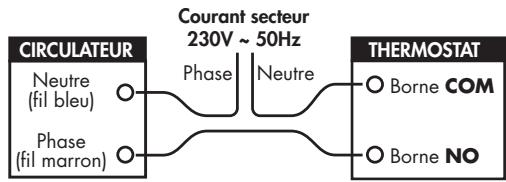

4- Branchement circulateur de chaudière

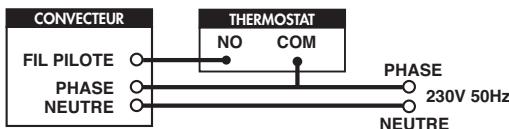

5- Branchement chauffage électriche

Si vous convecteur dispose d'un circuit de commande fonctionnant à 0-230 V avec un fil pilote et uniquement dans ce cas, vous nevez connecter votre thermostat suivant le schéma suivant.

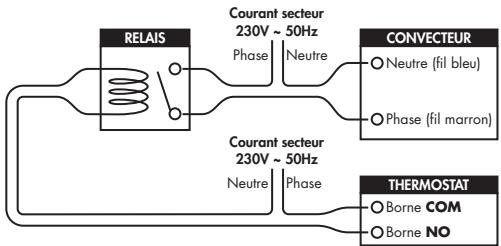

Si vous convecteur ne dispose pas d'un circuit de commande avec un fil pilote, vous doivent connecter toute thermostat avec un relais de puissance suivant le schéma suivant

6- Le thermostat commande un climatiseur

• Si vous contrôlez un climatiseur, le thermostat déclenchera la mise en route du climatiseur quand la température ambiente sera plus élevé que la température programmée.
• Branchez les deux fils de la commande de mise en marche du climatiseur sur les connecteurs NO ET COM.

7-Refermez le cache bornier

Une fois câblé, refixez le cache bornier pour prévenir de tout risque électrique.

8- Reglez les commutateurs

• Vous trouvrez un groupe de 3 petits commutateurs sur le circuit imprimé de votre thermostat d'ambiance.

9- Commutateurs 1 et 2 : amplitude de température

• Amplitude : vous pouvez selectionner une amplitude variant de 1 à 4 degrés.
• Exemple: si vous programmez une température de 20 degrès avec une amplitude =1°, le chiffage se déclenchera quand la température atteindre 19,5 degrès et s'arrête quand la température atteindre 20,5 degrès. Pour cela reportez vous au tableau.

1	2	Amplitude
ON	ON	1°C
OFF	ON	2°C
ON	OFF	3°C
OFF	OFF	4°C

ON

1 2 3

10- Commutateur 3 : chauffage ou climatiseur Attention : Il est impératif de faire cette seLECTION avant d'insérer les piles.

• Ce commutateur
• your permit de contrôle un chauffage ou un climatiseur.

11- Installez deux piles 1,5 Volt type LR6

Installer 2 piles 1,5 Volt LR6 (AA) dans le compartmenten en respectant les polarités indiqués dans le fond du compartment. L'affichage digital se met en marche. Refermez votre thermostat comme indiqué sur le dessin ci-dessous et rétabliesz l'alimentation.

INITIALISATION

12-Initialisation

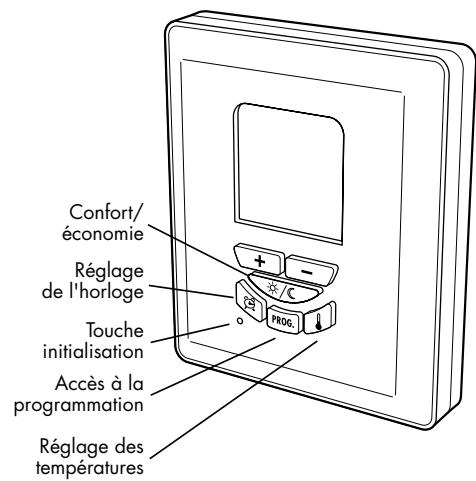

• La touche INITIALISATION vous permet d'initialiser votre thermostat et d'annuler tous les réglages que vous avez déjà effectues.

NB: en mode réglage ou programmation l'affichage revient en mode veille si aucune touche n'est actionné pendant 10 secondes.

13- Reglez le jour et l'heure

• Sélectionnez le jour, les heures puis les minutes à l'aide de la touche de réglage de l'HORLOGE.
• Réglez chacune des valeurs à l'aide des touches + et_.
  Le jour 1 est égal au lundi et le jour 7 au dimanche.

14- Reglez les températures

• Appuyez sur la touche de réglage des TEMPERATURES pour sélectionner la/tempature à modifier.
• Réglez la température à l'aide des touches+ et -
  Le pas de réglage de la température est de 0,5^

• Voiture thermostat d'ambiance possede 9 programmes, dont 6 preselectionnés (de 1 à 6) et 3 personnalisables (de 7 à 9) plus une position hors gel
• Vous pouvez affecter un programme pour chaque jour de la période, pour tous les jours, ou du lundi au vendredi ou le week end.

15- Les différents programmes

• Prog. 1: température comport continu - Pour maintainir une température comport pendant 24 heures.
• Prog. 2: température économique continue - Pourmaintenir unetempérature économiquependant24heures.
• Prog. 3: comport toute la journee - A selectionner si vous restez chez vous toute la journee.
• Prog. 4: comport tout le matin et le soir - A selectionner, par exemple, si vous partez travailler le matin et si vous passez la soirée chez vous.
• Prog. 5: comforts tout le matin, à midi et le soir - A selectionner si vous partez travailler le matin, vous rentrez dejeuner à midi et vous passerez la soirée chez vous.
• Prog. 6: comport tout le matin et l'après-midi - Spécialement prévu si vous partez travailler le matin et vous passez l'après-midi chez vous.
• Prog. 7 à 9 : personnelisables - Vous pouvez vous-même définir ces programmes en vous reportant au chapitre Composition d'un programme personnelé.
• Position hors gel et arrêt du chauffage. Spécialement prévu pour une mise hors gel et pour maintainir une température minimum de 7^ .

A utiliser lors de vos absences prolongées en hiver ou si vous désirez couper votre chauffage.

PROGRAMMATION

16- Choix d'un programme en fonction du jour

• Appuyez sur la touche PROG., les jours d'application du programme 1 s'affichent.
• A l'aide des touches + et -, Sélectionnez le ou les jours pour lesquels vous désirez modifier le programme.
• Appuyez à nouveau sur PROG., le numéro du programme clignote.
• A l'aide des touches + et -, Sélectionnez le programme à appliquer.

17- Composition d'un programme personalisé

Exemple :Programme 7

• A l'aide des touches PROG, + et -, Sélectionnez le programme 7 (voir chapitre précédent). Appuyez à nouveau sur PROG. pour faire clignoter la première année du programme.
• Initialement la barre de la plage de programmation est sélectionnée en température comport.
• Appuyez sur les touches + et - pour vous déplacer le long de la barre. Le curses clignotant est relayé par l'affichage horaire correspondant, pour vous faciliter la lecture.

Pour sélectionner la ou les plages horaires que vous désírezmettre entempérature économique, amenez le curseur clignotant sur le bloc à modifier et appuyez sur la touche Confort/Economie. le carré的选择né s'efface et le curseur passé à l'heure suivante.

• Le sigle corresponds à la température de comport et le sigle à la température d'économie.

CHARACTERISTIQUES

• Alimentation : 2 piles 1,5 Volt type LR6 (AA).
• Nombre de programmes : 9 dont 3 personnalisables et 6 préprogrammés.
• Position hors gel : 7^ minimum
• Plage de réglage: de 7^ à 30^ .
• Résolution: 0,5^ .
• Pouvoir de coupure : 5 (3) Ampères.
  Puisance resistive:1150W
  Puisance inductive:690W
• Témoin d'usure des piles.
• Déclenchement réglabre de 1^ à 4^ .

OTAX

Copyright 2004 Otax. Tél.: [phone] Les caractéristiques de ce modele sont susceptibles d'être modifiées à tout moment, sans préavis.

UTILISATION

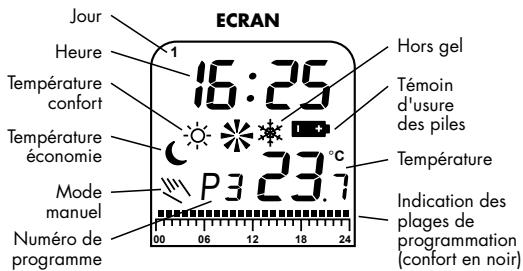

En veille, l'écran affiche le jour et l'heure, le programme en cours avec le type de température sélectionnée et la température ambiente.

18-Mode automatique

Par défaut, votre thermostat se met en mode automatique et exécuté les programmes sélectionnés.

19- Changement momentané de la température économique en température comforts ou inversement

• A tout moment, vous pouvez stopper le programme et changer le type de température en cours.
• Par exemple, si le programme a selectionné la /température économique , pressez la touche pour passer en mode manuel.
• Une main apparait pour signaler que vous estes passé en mode manuel accompagné du sigle
• Le thermostat généra la température comport jusqu'à la prochaine heures de changement de type de température. (c'est à dire dans cet exemple, jusqu'à la prochaine heures de température économique). Ensuite il repassera en mode automatique.

20- Changement momentané de température

• A tout moment vous pouvez augmenter ou diminuer la température. Par exemple : vous avez programmes la température confert à 21^ et vous voulez augmenter la température jusqu'à 23^ . Appuyez sur une des touches + ou-, le symbole main apparait. Amenez la température à 23^ à l'aide des touches + et - et appuyer sur la touche PROG. pour revenir en mode veille. Le témoin température Confort ou économique disparait de l'écran.

Pour revenir en mode automatique appuyez sur la touche PROG. ou bien le thermostat généra cette température « forcee » jusqu'à la prochaine heures de changement de type de température. Ensuite il repassera en mode automatique.

21- Mise en fonction hors gel

Appuyez simultanément sur les touches ^+ et-.
Le programme disparait et le témoin hors gel apparait. Pour la désactiver, appuyez sur une des touches du clavier. Le thermostat reprendra ses fonctions.

REEMPLACEMENT DES PILES

Lorsque le témoin apparaît, il est nécessaire de changer les piles. pour cela ouvre l'appareil et remplacez les piles usagées.

Raportez les piles usagées chez votre revendeur ou jetez les dans un container de récapération de piles.

ENTRETIEN

• N'utilise jamais de détergents ou de solvants pour nettoyer le thermostat d'ambiance calculable. Utilise un chiffon doux humide et séchez l'appareil immédiatement avec un chiffon sec.

RAPPELS

Couleur des fils de branchement

En electricité les conducteurs électriques sont repérés par des couleurs normalisées :

• Marron Phase électric d'alimentation générale.
• Bleu Neutre électric d'alimentation générale.
• Rouge ou Noir Commande d'alimentation de l'objet de chauffage.
  Jaune/Vert Terre d'alimentation generale.

Votre installation peut neanmoins etre differente, n'hesitez pas a consulter un electricien ou a tester vos fils à l'aide d'un tournevis testeur ou d'un multimetre.

Charge résistive et inductive

Avant toute installation il convient de vérifier que la puissance de l'objet chauffant (chaudière, reliais électrique) n'excède pas la puissance admissible par votre thermostat. Sur nos thermostats, l'indication est donnée comme suit : Pouvoir de coupure : 230 V - 8(3) A max 1840W
Le premier chiffre correspond à la valeur de courant maximum pour une charge résistive (correspondant à une résistance). Le relais du thermostat accepté donc une puissance résistive de 1840W.
Le second chiffre entre parentheses correspond à la valeur de courant maxi pour une charge inductive (correspondant par exemple au circulateur de la chaudière). Le reliais du thermostat accepte donc une puissance inductive de 690W.
Si l'élément chauffant dépasse l'une des deux puissances indiquées, il devient indispensable d'intercaler un reliais de puissance entre le thermostat et l'élément chauffant. La puissance de l'élément chauffant est indiquée par sa plaque signalétique et sa notice.

OTAX

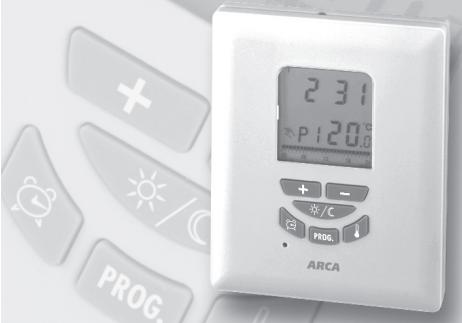

THERMOSTAT D'AMBIANCE PROGRAMMABLE

REF.:TPH11
